Inkscape 的小技巧

ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
1subject: Inkscape 的小技巧Promote 0 Bookmark 02009-12-15quote



大家一起來分享 Inkscape 各方面的小撇步、小偏方、小秘訣、小技巧和經驗。


ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
2subject: Promote 2 Bookmark 02009-12-15quote


精確控制動態偏移

動態偏移可讓使用者自行控制偏移的程度,但遇到複雜或小路徑用滑鼠會很難控制,這時可利用 XML 編輯器輸入擴張的數值。

1.先選取文字後,點選 Path > Dynamic Offset (Ctrl+J)。

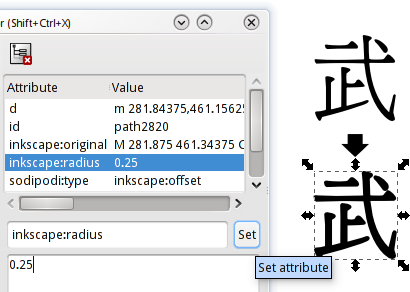

2.開啟 XML 編輯器 (Ctrl+Shift+X),在下圖中的位置輸入數值 (正值為外擴,負值為內縮),並按 SET 即可。




ziyawu on deviantART


edited: 2
coolcd
joined: 2008-01-21
posted: 2601
promoted: 348
bookmarked: 95
3subject: Promote 1 Bookmark 02009-12-15quote

雖然知道 inkscape 很久了,但很少用,算是新手,剛開始認真摸索

我最常用的按鍵是 1 跟 5 還有 + 與 -

1 代表 1:1 顯示,5 代表顯示整頁

+ 跟 - 可以 zoom in/out

大笑

edited: 1
ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
4subject: Promote 1 Bookmark 02009-12-15quote


為何匯入的點陣圖會有點模糊?該怎麼解決?

>> 因為預設的過度取樣點陣圖為「2X2」,在偏好設定中將過度取樣設為「無(none)」即可解決模糊問題 (記得重新啟動程式)。

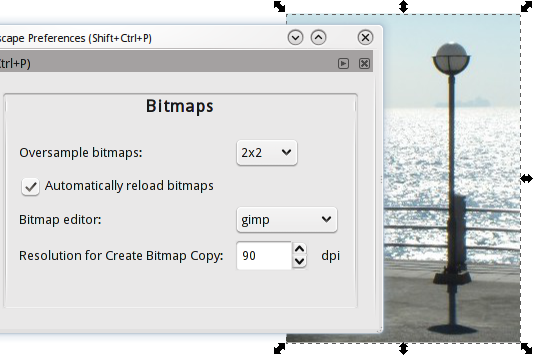

圖 oversample = 2x2

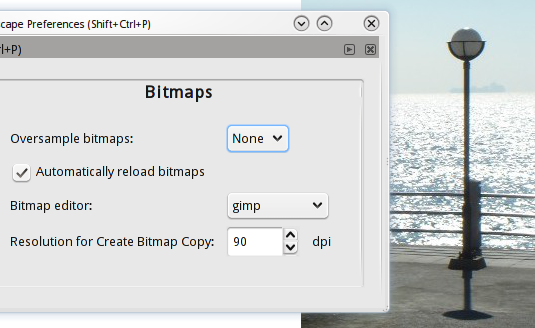

圖 oversample = none

點陣圖能不能內嵌到 SVG 檔案裡?

>> 一般匯入的點陣圖是以連結方式處理,如果想把點陣圖嵌入到 SVG,請執行 Extension > Images > Embed Images。




ziyawu on deviantART


edited: 1
ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
5subject: Promote 1 Bookmark 02009-12-15quote

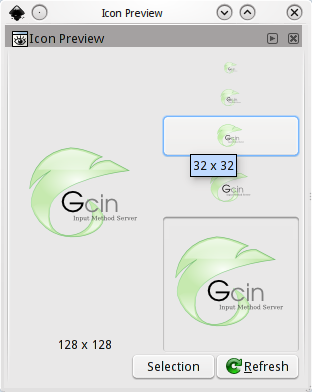

圖示預覽

Inkscape 提供一種專門預覽圖示的功能,可在視窗內觀看 16X16 ~ 128X128 尺寸的預覽。
這對於製作 Icon 或 logo 都相當有用。



ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
6subject: Promote 1 Bookmark 02009-12-15quote

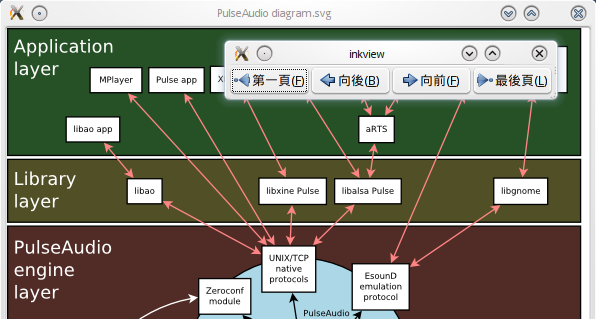

Inkview 是 SVG "幻燈片" 檢視程式

按「Enter」可開啟控制列,「空白鍵」可切換下一張,「←、→」或「PageUp、PageDown」可來回切換,「F11」全螢幕。
( 詳細使用方法請查閱 man inkview )


備註:Inkscape 0.47 的 Inkview 這項功能目前無法使用,會出現記憶體區段錯誤。(Linux 系統下)



ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
7subject: Promote 1 Bookmark 02009-12-16quote


最佳化 SVG 檔 - 清空無用的定義 (Defs):

通常繪圖的時候會留下許多測試性質或不再使用的定義,如漸層等。因此可執行「File > Vacuum Defs」來清理沒有用到的東西,讓 SVG 檔案更精簡。



備註:為了減少論壇資源的浪費,之後的圖片會使用外部的免費空間連結,若無法觀看圖片請過一段時間再試一次。



ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
8subject: Promote 1 Bookmark 02009-12-16quote
coolcd

雖然知道 inkscape 很久了,但很少用,算是新手,剛開始認真摸索

我最常用的按鍵是 1 跟 5 還有 + 與 -

1 代表 1:1 顯示,5 代表顯示整頁

+ 跟 - 可以 zoom in/out

大笑

補充一些方便且常用的快捷鍵組合:

 1.瀏覽畫布:按住滑鼠中鍵拖曳、按住 Ctrl 或 Shift 再按住滑鼠右鍵拖曳。

 2.縮放顯示:按住 Ctrl 滾動滑鼠滾輪、按住 Shift 點擊滑鼠右鍵可縮小、按住 Ctrl 點擊滑鼠右鍵可放大。

 3.選取工具:按住 Ctrl 可選擇群組內的物件。

 4.調色盤:按住 Shift 點擊色盤上的顏色可設定為物件的邊框顏色。



還有很多很多...,其他請參閱「Keys and Mouse Reference」  大笑




ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
9subject: Promote 0 Bookmark 02009-12-16quote


為何使用節點工具的「Alt+ 點擊」沒有向下選取的作用,反而變成移動整個程式視窗?

>> 這是因為與 Linux 系統桌面環境的快捷鍵衝突,不論 Gnome 或 KDE 等都是預設將「Alt+滑鼠拖曳」設定為任意移動視窗,在 Inkscape 接受到請求前已先被桌面環境捕捉到快捷鍵,最好的方式是更改桌面環境的快捷鍵組合。(所以在 Windows 下不會有這個問題)

以 KDE4 為例:執行系統設定 (systemsettings),在「視窗行為」項目中的「視窗動作」分頁,把 "Alt" 改成 "Meta"。


備註:Meta 鍵就是 Windows 鍵。



ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
10subject: Promote 1 Bookmark 02009-12-17quote


為什麼標記 (Marker) 不會隨著邊框顏色改變?該怎麼辦?

>> 這是 SVG 規格的問題,SVG 1.2 會解決這個問題。目前 Inkscape 提供一項臨時的擴充功能解決這個問題,改變邊框顏色後,執行「Extension > Modify Path > Color Markers to Match Stroke」。


備註:0.47 版改變邊框寬度時標記的大小已經會隨著改變,如果 0.46 版的標記不會改變也可執行這項功能解決 (如果我沒記錯的話)。



ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
11subject: Promote 0 Bookmark 02009-12-19quote


將 Inkscape SVG 轉成多頁 PDF 的小工具 - Inkscape Slide

Inkscape 可能還要滿久才有機會完整支援多頁排版,有了 Inkscape Slide 就能立刻將 Inkscape 用來排版,用多圖層的單一 SVG 檔生成多頁 PDF。

使用方法請閱讀 Inkscape Slide 網站的說明:http://projects.abourget.net/inkscapeslide/

備註:Inkscape Slide 只是一個小小的 Python 腳本,不過必須安裝 pdfjam 或 pdftk 才能使用 (二者擇一),而 pdfjam 又必須安裝 texlive-core,pdftk 則需要 gcc-gcj 等,其背後的相依套件都不小。



ziyawu on deviantART


ziyawu

joined: 2009-08-15
posted: 101
promoted: 69
bookmarked: 9
Taiwan
12subject: Promote 1 Bookmark 02009-12-31quote


Inkscape 的點陣圖描繪工具也能加上 SIOX 去背功能

1. 在點陣圖上快速鉤勒出目標的輪廓。

2. 執行描繪點陣圖時勾選右上角的「SIOX foreground selection」選項。




目前 SIOX 辨識的精確度與在細部複雜部份的處理並不好,不過之後會改進 (這好像是廢話...)。

SIOX 網站:http://www.siox.org/


備註:點陣圖描繪工具就是用來將點陣圖描繪成「向量圖形」。



ziyawu on deviantART


edited: 1
coolcd
joined: 2008-01-21
posted: 2601
promoted: 348
bookmarked: 95
13subject: Promote 1 Bookmark 02011-01-21quote

「文字工具」有一些好用的快捷鍵,但因為沒有在介面上提醒,一般使用者可能難以察覺。

先選取整個文字物件,或要改變的文字

再按以下快捷鍵,就可以達到各種改變的效果

調整字體風格

  • Ctrl + b 變粗體
  • Ctrl + i 變斜體

調整基線(baseline)

  • Alt + ↑ 文字基線向上移動
  • Alt + ↓ 文字基線向下移動
  • Alt + Shift + ↑ 文字基線向上移動 (幅度較大)
  • Alt + Shift + ↓ 文字基線向下移動 (幅度較大)

調整文字間距(kerning)

  • Alt + ← 文字向左靠
  • Alt + → 文字向右靠
  • Alt + Shift + ← 文字向左靠 (幅度較大)
  • Alt + Shift + → 文字向右靠 (幅度較大)

旋轉

  • Alt + ] 文字順時針旋轉
  • Alt + [ 文字逆時針旋轉

參考資料:Inkscape Text Tricks
