自製磁場偵測器/示波器

有時候就怕坐 or 睡在變壓器等會發射強磁場的地方，最好能測量一下，以免影響身體健康。

一般磁場強度的測量是用高斯計(Gauss Meter)，如果不要測量實際強度，只要測有沒有磁場存在，其實可以用筆記型電腦(NB) 測量，不需要高斯計(Gauss Meter)。

我們可以用線圈式的變壓器的電源供應器來感應磁場生電，產生信號。現在很多電源供應器改成交換式，重量較輕，裏面沒有線圈式的變壓器，這樣就不行用。信號是由110V那一端產生。信號是接到音效卡的 MIC 麥克風。我們可以用不要的耳機線剪下來接。

立體的耳機線有L/R/Ground三根線，接的時候可以手碰觸 L or R 線，音效卡的喇叭出現嗡嗡作響的聲音，表示這是信號輸入線，連同 Ground 接到變壓器。

底下是自製的磁場示波器量測電扇得到的磁場波形，沒想到電扇產生的磁場頻率還蠻高的。聲音的編輯是用 audacity

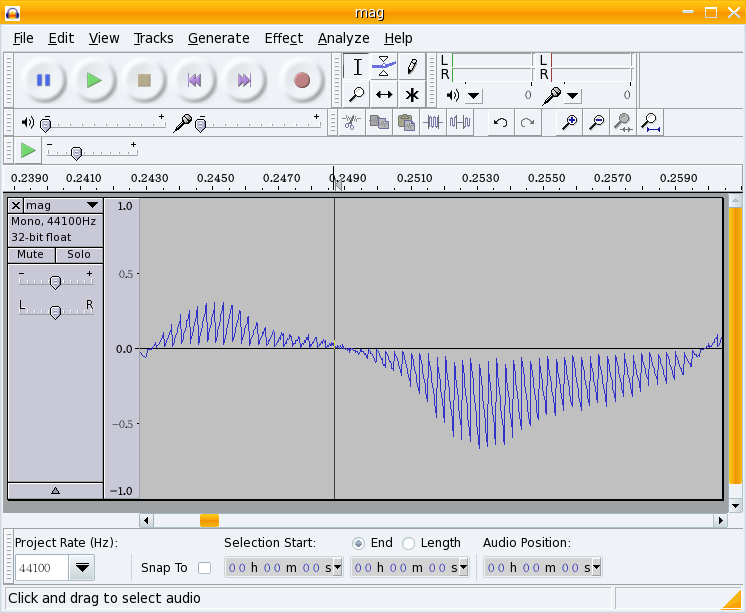

電扇的磁場波形

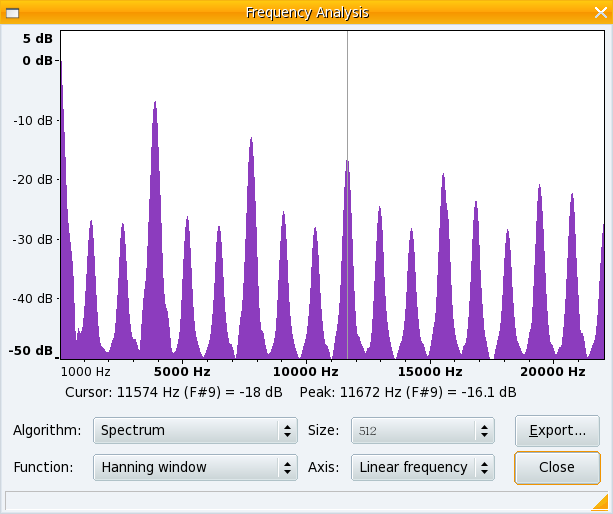

頻譜圖 spectrum

edited: 5

咦，這個有點好玩。不過，有沒有比較 step by step 的說法（最好是有圖有真相的那種 :p），老納看不是很懂說。

簡單來說，就是變壓器的線圈接上音效卡的 MIC 而已，不知道有什麼難的?

糟了，這下露餡了。我已經到了連什麼是變壓器及要從哪裡取得都搞不清楚的慘狀了呀！

LGJ

糟了，這下露餡了。我已經到了連什麼是變壓器及要從哪裡取得都搞不清楚的慘狀了呀！

110V 轉成 DC 3V,6V,9V 直流的電源供應器。像充電器、IP 分享器等需要 DC 的就需要 power supply。

變壓器

需要線圈式的變壓器，一般充電器用的大部分是用交換式的，這種沒有線圈的不行用。用線圈式的變壓器的 power supply，比較重且體積比較大。

耳機插頭

耳機插頭最底部最長的那一截就是 ground GND.

edited: 2

原來是這個東東，來試試看，Thanks. :)

BTW，下面的照片不給抓（顯示不出來）：
